Construcción e instalación de dos escaleras principales a través de un conducto de hormigón armado.
Ejecución de cubierta metálica en distintos sectores del estadio, bajo gradas y hall de acceso, superficie total 5500 metros cuadrados. Es un techo intermedio instalado alrededor de todo el estadio.
Cada una de las tres obras realizadas en La Pedrera tuvo su grado de complejidad, insertas en un desafío principal: la carrera contra el tiempo de entrega e instalación en el estadio. Se dispuso sólo de 60 días para todas. obligó trabajar las 24 horas.

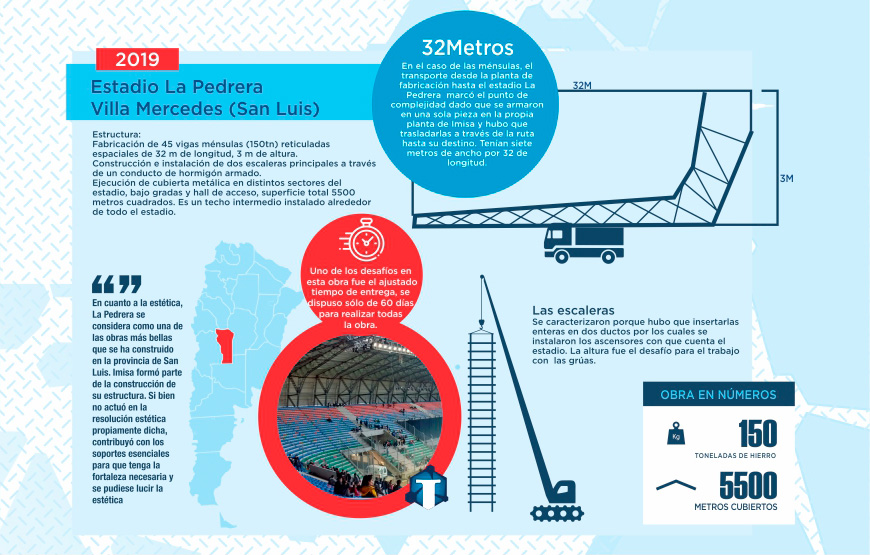

En el caso de las ménsulas, el transporte desde la planta de fabricación hasta el estadio La Pedrera marcó el punto de complejidad dado que se armaron en una sola pieza en la propia planta de Imisa y hubo que trasladarlas a través de la ruta hasta su destino. Tenían siete metros de ancho por 32 de longitud.
Las escaleras se caracterizaron porque hubo que insertarlas enteras en dos ductos por los cuales se instalaron los ascensores con que cuenta el estadio. La altura fue el desafío para el trabajo con las grúas.

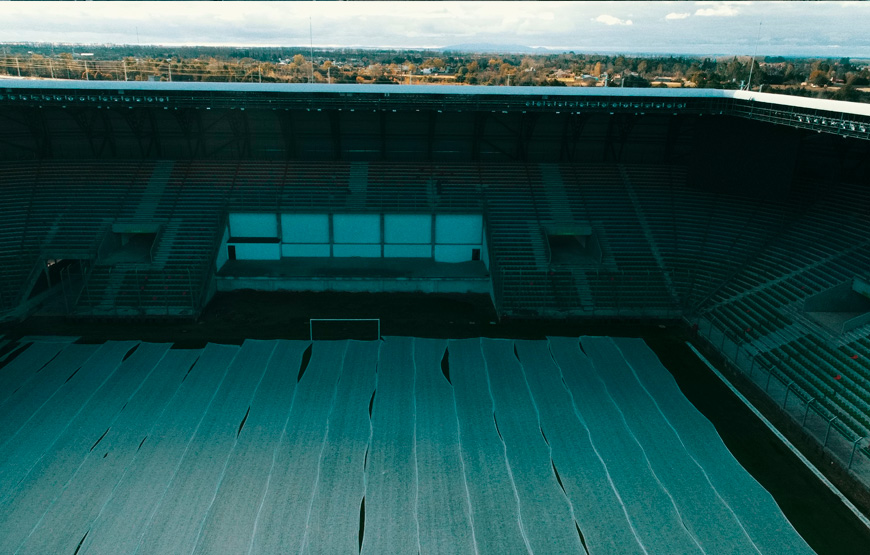

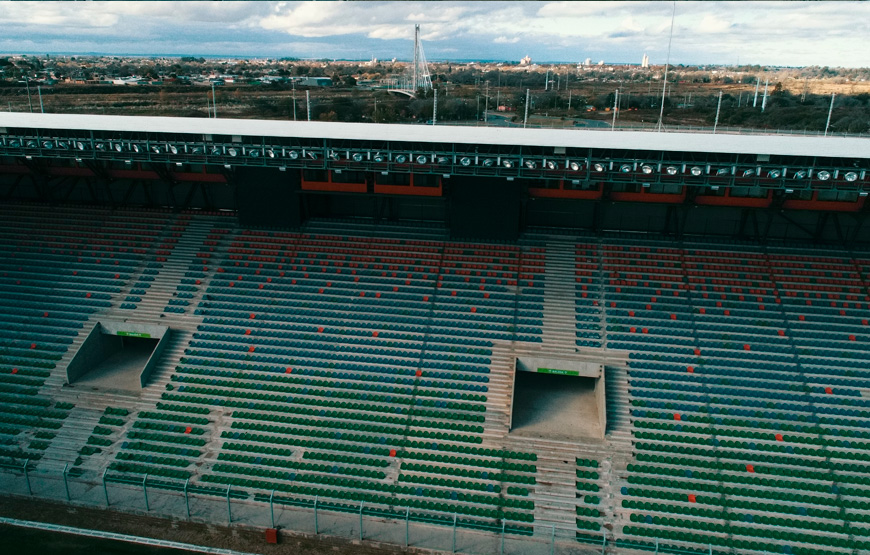

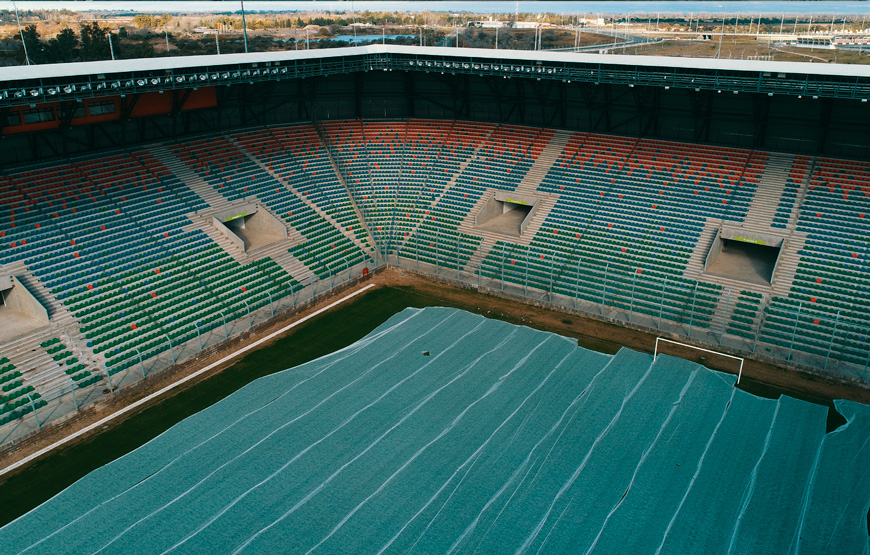

La instalación del techo intermedio alrededor de todo el estadio fue muy compleja, dado que las tribunas ya estaban colocadas. Hubo que trabajar en espacios confinados. Por lo general la colocación de las chapas se trabajan desde arriba. En este caso hubo que intercalar e, incluso, fijar la chapa desde abajo porque no había espacio por dónde hacerlo.

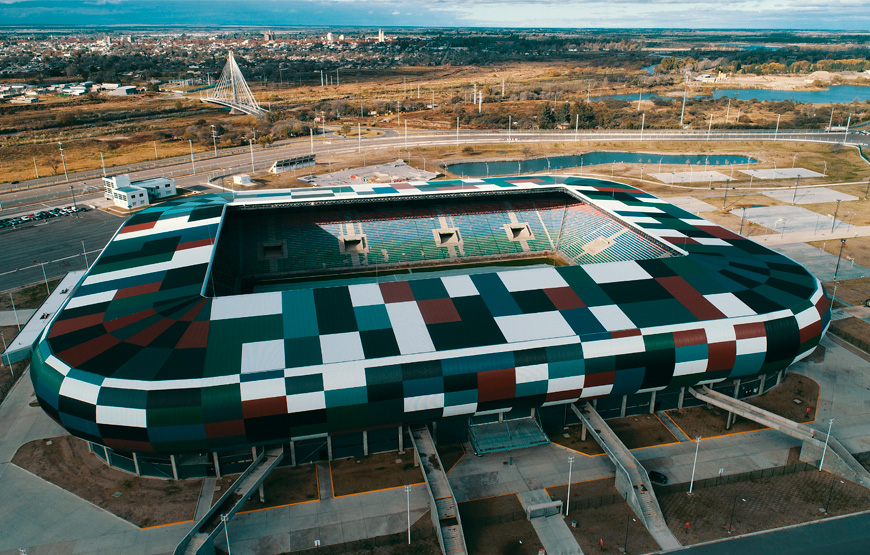

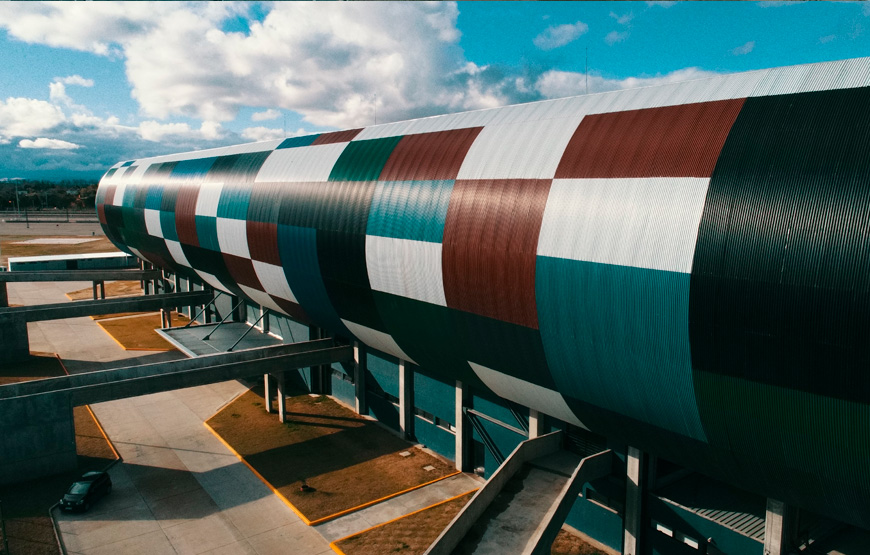

En cuanto a la estética, La Pedrera se considera como una de las obras más bellas que se ha construido en la provincia de San Luis. Imisa formó parte de la construcción de su estructura. Si bien no actuó en la resolución estética propiamente dicha, contribuyó con los soportes esenciales para que tenga la fortaleza necesaria y se pudiese lucir la estética.
Ficha técnica:

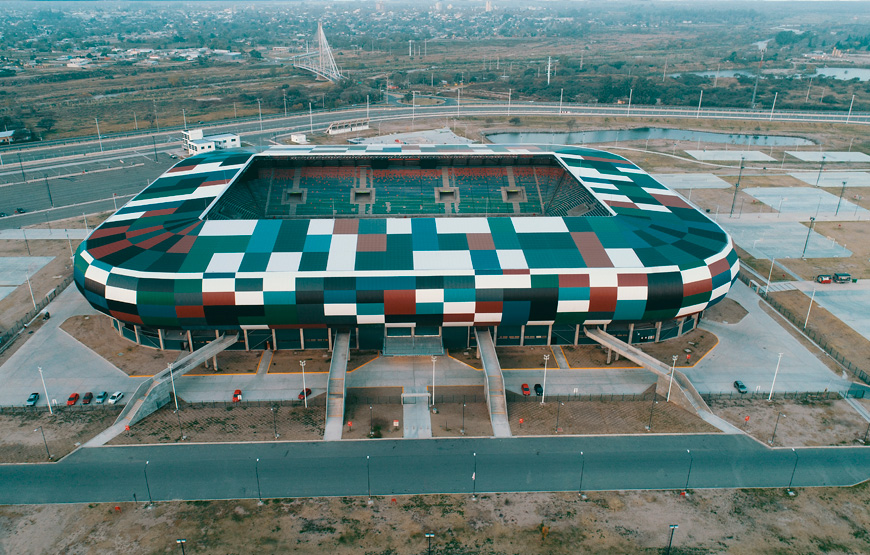

Obra: Estadio La Pedrera - Villa Mercedes - San Luis
Capacidad: 28.000 personas sentadas
Fabricación de 45 vigas ménsulas (150tn) reticuladas espaciales de 30 m de longitud, 3 m de altura.
Construcción e instalación de dos escaleras principales a través de un conducto de hormigón armado.
Ejecución de cubierta metálica en distintos sectores del estadio, bajo gradas y hall de acceso, superficie total 5500 metros cuadrados. Es un techo intermedio instalado alrededor de todo el estadio.
Ubicación: ciudad de Villa Mercedes - San Luis.
Material utilizado:
• 5.500 metros cuadrados de chapa utilizadas para los techos intermedios del estadio.
• 200 toneladas de hierro para las construcción de las ménsulas
• 20 toneladas de hierro para la construcción de las escaleras
Cantidad de personas involucradas en la obra: 60
• Todo el personal desarrolló su trabajo entre la planta de Imisa en Villa Mercedes y en el montaje en la obra.
Máquinas utilizadas:
• 1 grúa
• 1 Sky truck
• Uso del equipamiento completo de la planta de construcción
Vehículos utilizados
• 3 camionetas
• 1 camión con carretón extendido
Viajes realizados desde la planta de Imisa a la obra:
• 22 viajes para el transporte de todo el material
Tiempo de construcción: 60 días.
Cronología del trabajo:
• Se fabricaron ménsulas y escaleras en la planta de Villa Mercedes.
• Se transportaron en camiones a la obra.
• Se realizó el armado y el montaje en la obra
Contratación: El adjudicatario principal de la obra, la UTE Green-Rovella-Alquimaq, contrató los servicios de Imisa.
Control: La empresa que contrata es la que realiza las auditorías.
Diseño de la estructura metálica: a cargo de la UTE Green - Rovella - Alquimaq
